产品概述:

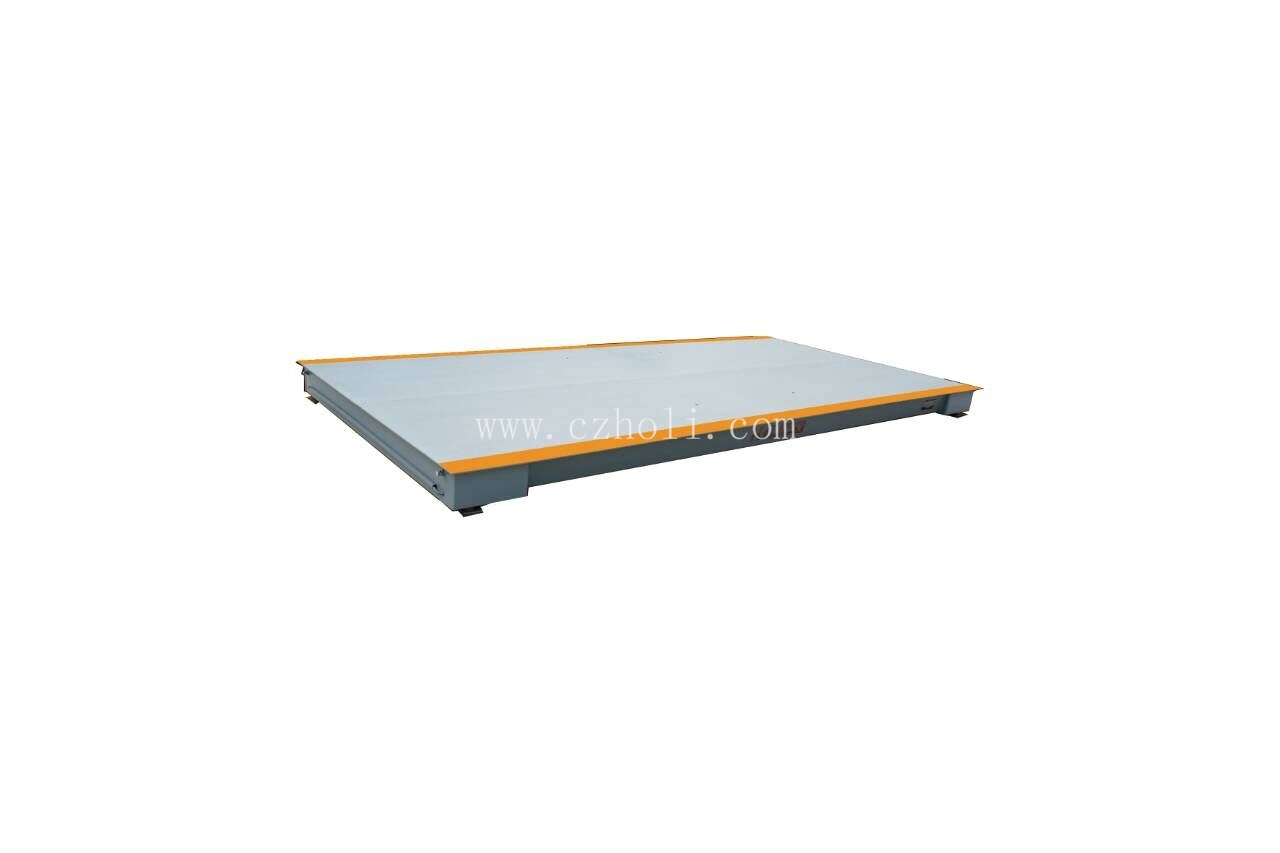

l SCS系列电子汽车衡主要由承重秤台、称重传感器、称重显示控制仪表等部件组成。
l 采用模拟式称重传感器、称重显示控制仪表等电气套件为模拟式电子汽车衡
l 采用数字式称重传感器、称重显示控制仪表等电气套件为数字式电子汽车衡
l 采用防爆型称重传感器、称重显示控制仪表等电气套件为防爆型电子汽车衡
系统特点:
l 采用高精度称重传感器、称重显示控制仪表。
l 一流的设备、工艺流程:数码切割、自动焊接、钢板抛丸除锈。
l 完美的结构特点:U型梁、整体平板台面、防翘头连接机构。
l 外表美观气派、过载能力特强
l 标准化、模块化秤台、多单元组合
l 自动复位传力机构
l 故障自诊断
l 整秤疲劳测试,10万次加载不变形
l 百分之百出厂检验标定

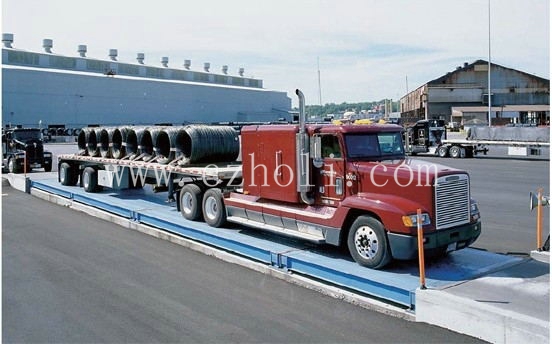

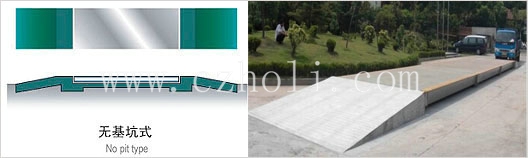

l 无基坑或浅基坑安装
l 配置计算机及软件、组成现代化称重系统

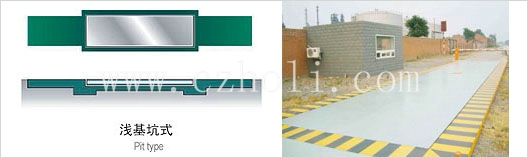

安装方式:
占地面积小,基础造价较高,必须保持排水通畅,后期维护较为麻烦。
占地面积大,基础造价较低,后期维护保养方便,推荐选用。
技术参数:

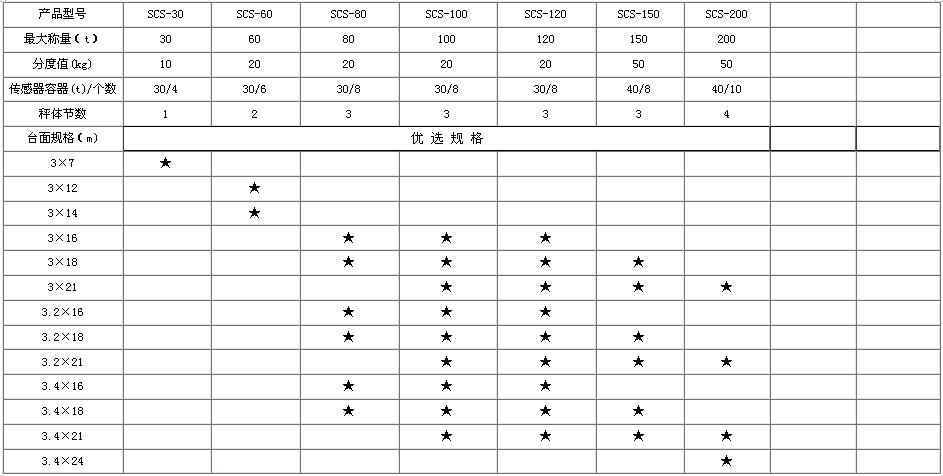

常用规格型号
注:本系列产品台面规格和最大称量可以根据用户要求定制。

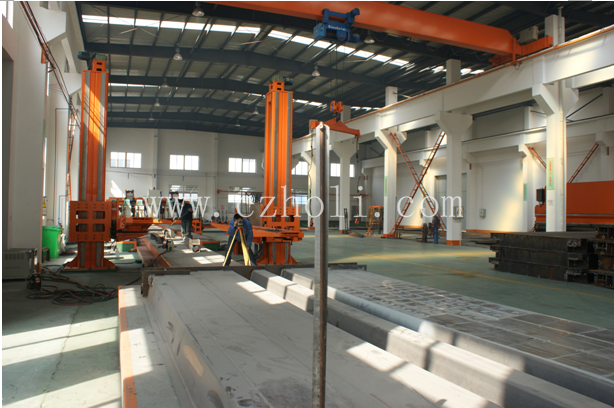

工艺流程

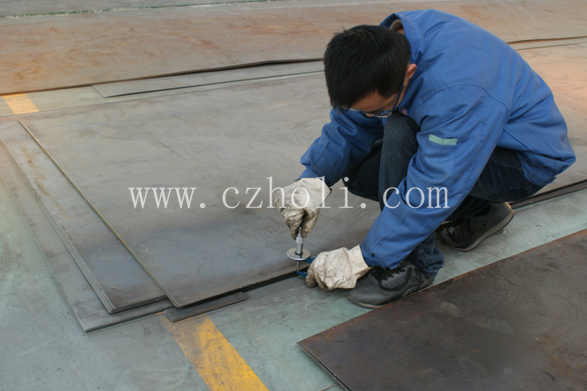

进料检验

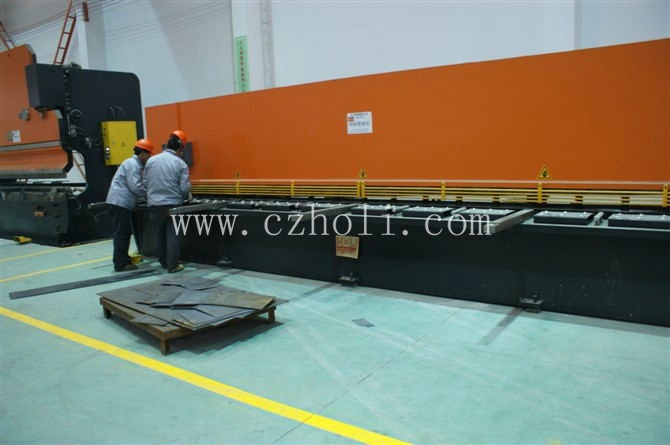

板材落料

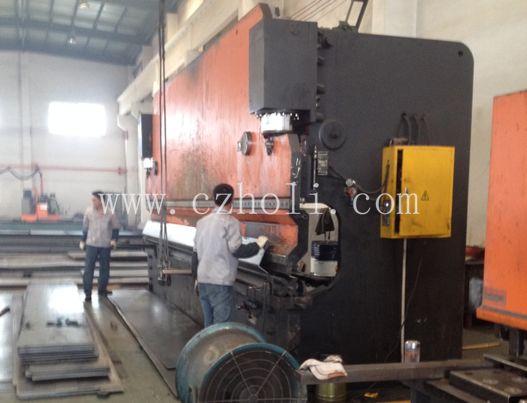

U型梁折弯

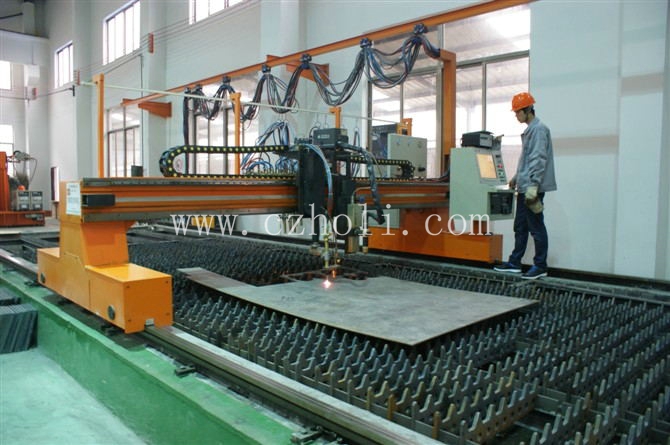

数码切割
台面埋弧焊
预拱拼装

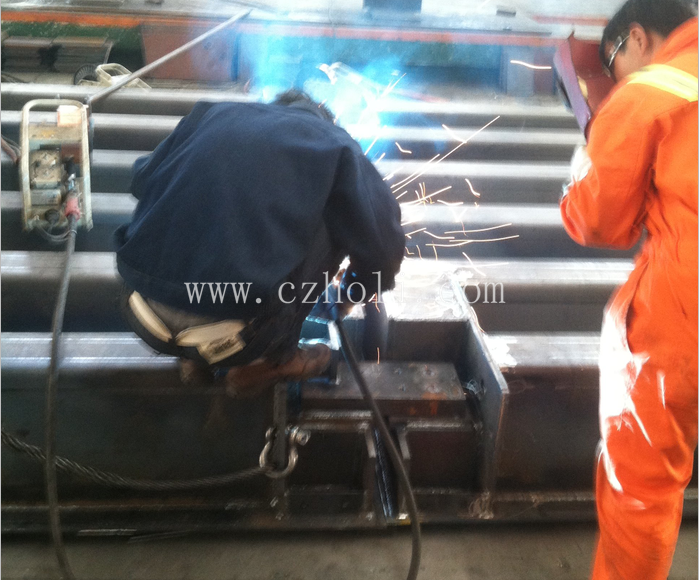

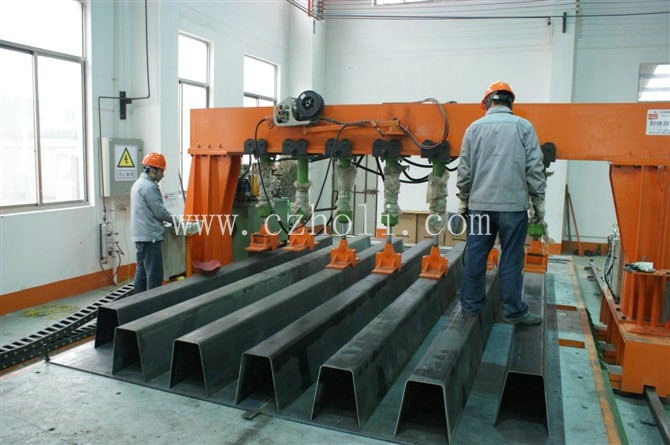

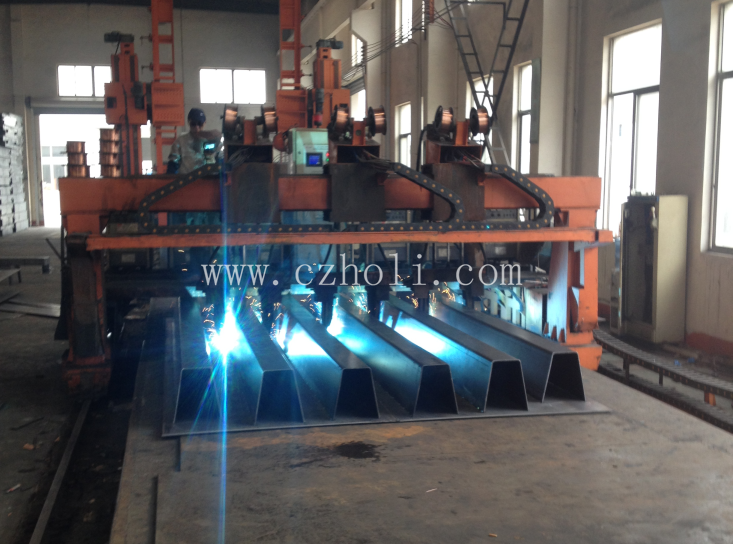

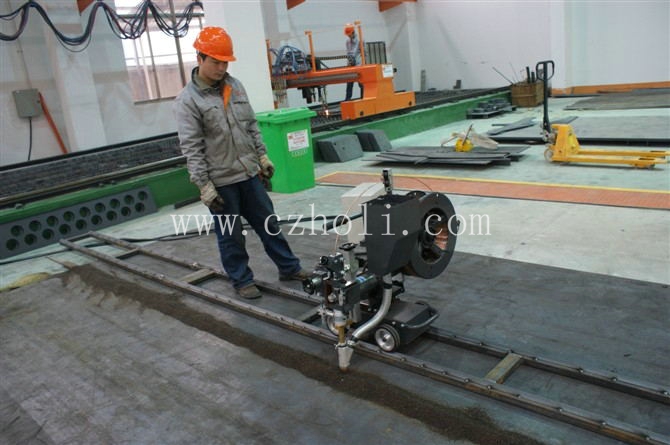

全自动焊接

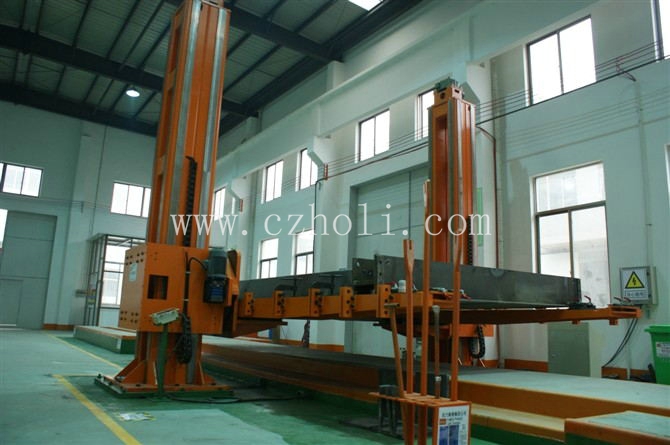

秤体翻转
端面板安装
安装板水平度检测

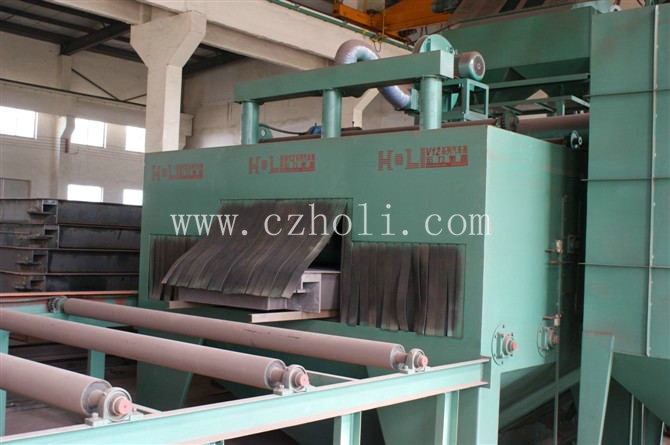

秤体抛丸

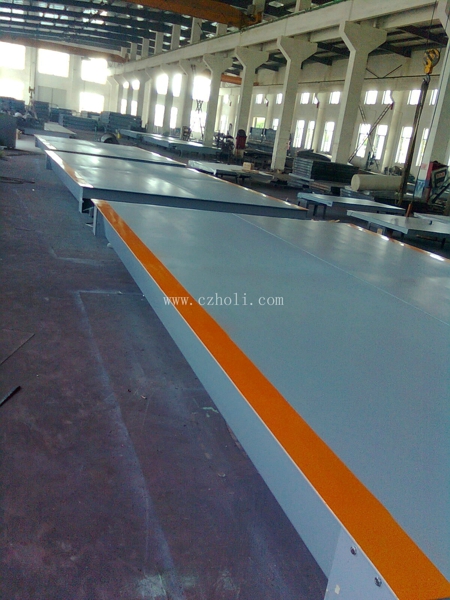

秤体油漆

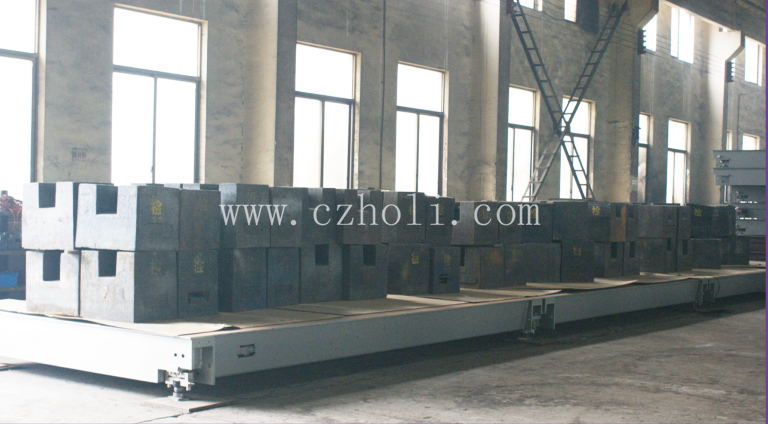

厂内标定调试

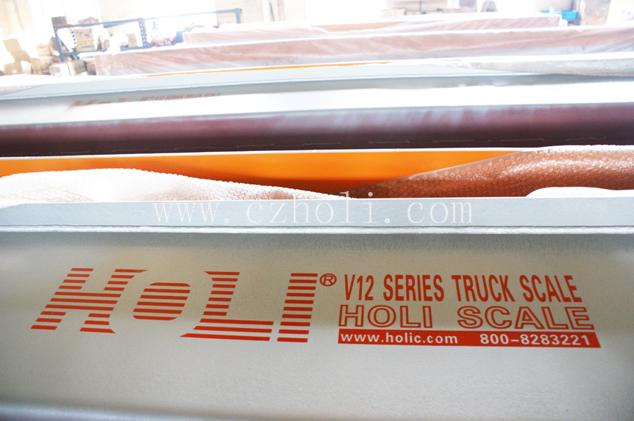

秤体标识印刷

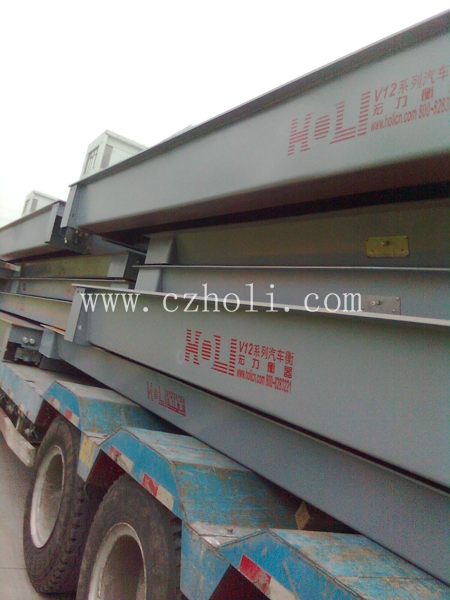

发货运输

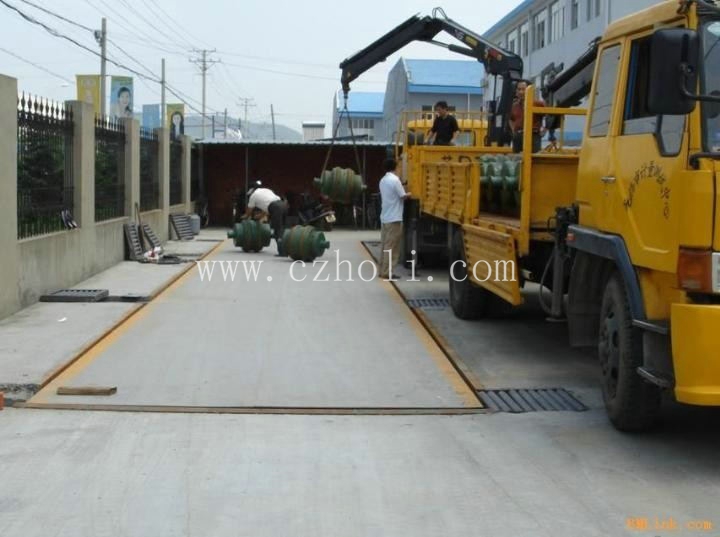

现场安装、检定
称重传感器

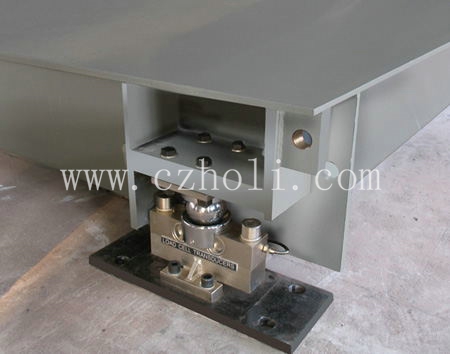

桥式称重传感器(模拟式、数字式、防爆型)
单只容量:30t,40t,50t
精度等级:C3
防护等级:IP68
钢球传力结构,稳定性、重复性好,复位迅速
安装调试方便,应用最广泛

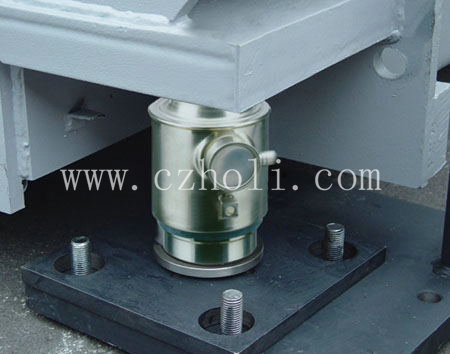

柱式称重传感器(模拟式、数字式、防爆型)
单只容量:30t,40t,50t
精度等级:C3
防护等级:IP68
柱式球面传力结构,精度高,抗冲击性能好。
对限位要求较高
称重显示控制仪表

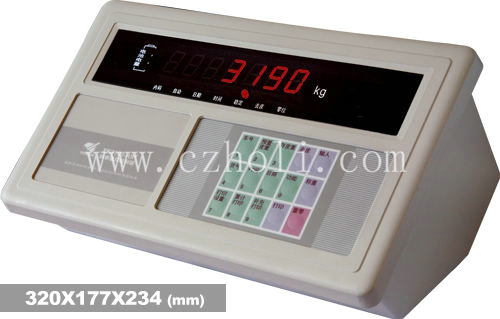

模拟式仪表
直流两用,标配蓄电池;
7位0.8英寸LED显示,3档电池电量指示;
零位跟踪范围、置零(开机/手动)范围可分别设置;
具有两点线性修正功能,两种补偿标定方式;
存储量大,可存储1001组称重记录,1000组车号和皮重,201个货号;
可打印横联和竖联等称重单,可以打印多种统计报表;

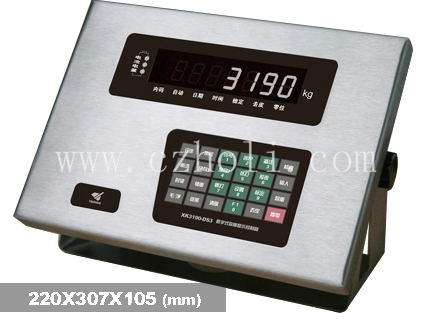

数字式仪表
可连接数字传感器
自动/手动角差修正
具有轨道衡修正模式
数字传感器通讯地址修改功能
单个传感器数据查看功能
调用内码显示方便,替代感量砝码观察及分析允差
零位跟踪范围、置零(开机/手动)范围可分别设置
二档分度值自动切换;
非线性修正功能和标定误差修正功能
定时关机功能
快速填充式过磅单打印功能设置
称重记录贮存/检查/删除/断电保护

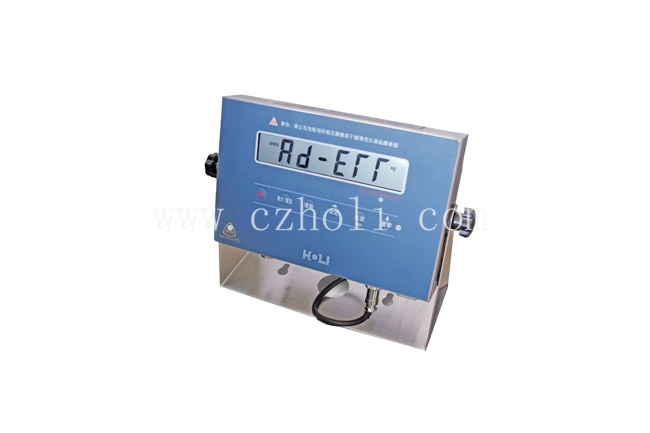

防爆型仪表
全不锈钢外壳
LCD液晶显示,字高25mm,带背光
产品防爆标志: Ex ib Ⅱ CT4/
产品准确度等级: OIMLⅢ级
防护等级 IP65
模拟信号输入范围: 0~15mV
传感器激励: +5VDC 可驱动4只350Ω电阻应变式传感器
显示分辨率: 1000~30000
A/D转换速率: 每秒50次
选配件

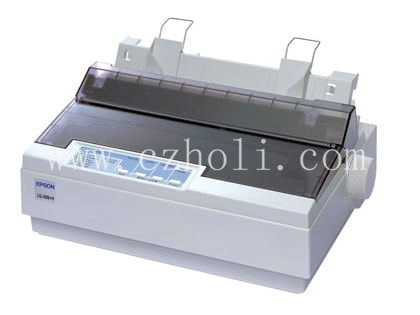

称重打印机

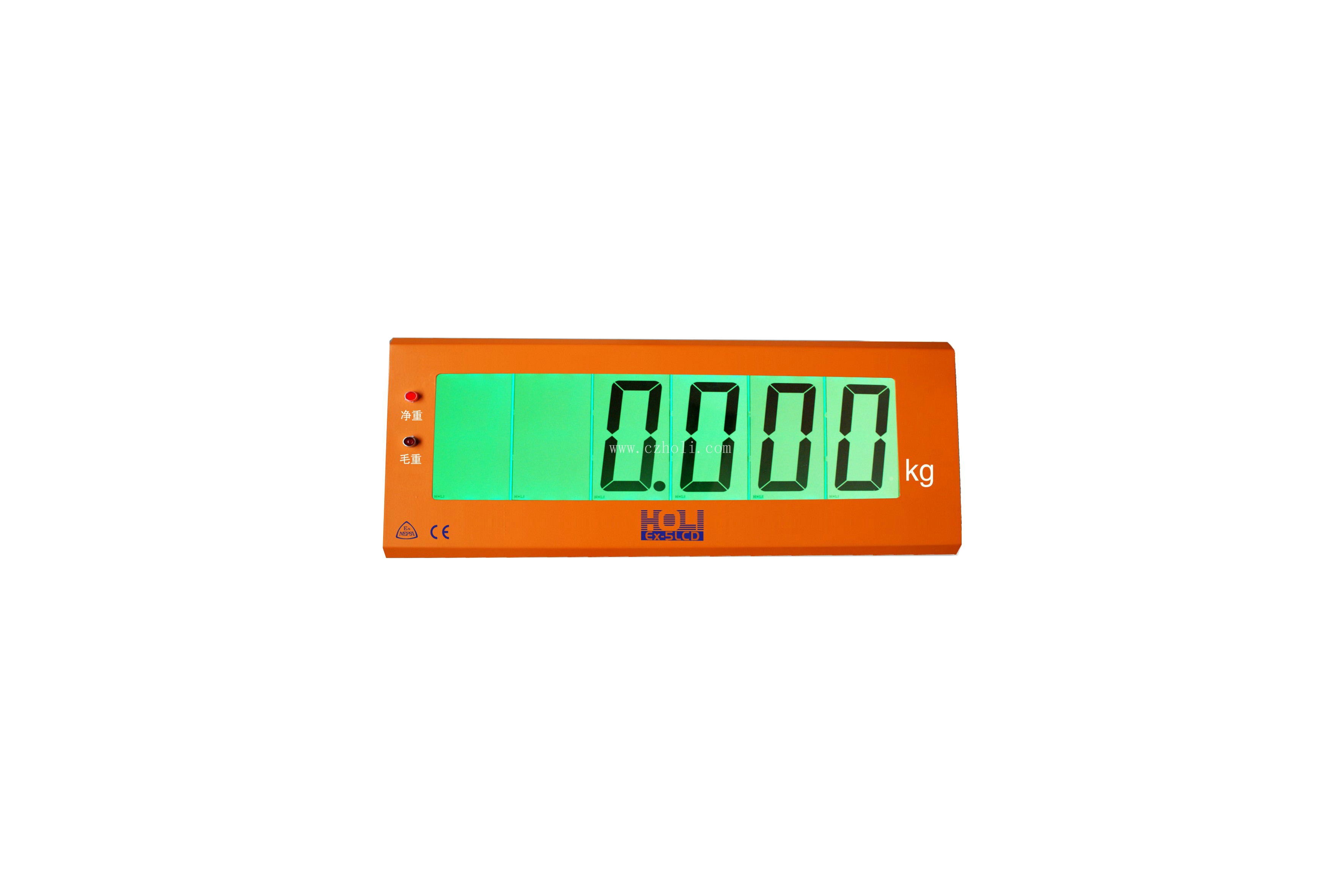

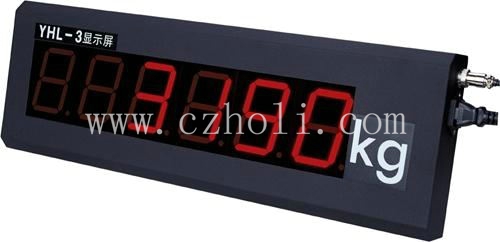

大屏幕显示器
防爆大屏幕显示器

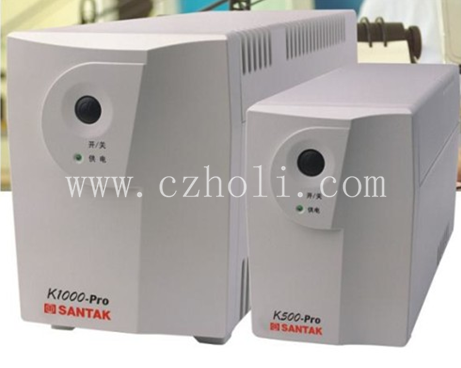

稳压电源
计算机管理软件
